Die Anlagensteuerung eines bestehendes Biomasse Heizkraftwerks wurde um eine Absorptionswärmepumpe erweitert.
Technologie:
– Bestehende Siemens SIMATIC S7-300 Steuerungssystem mit ET200M als dezentrale Peripherie
– Neuer Anlagenteil mit einer Siemens SIMATIC S7-1500 CPU und ET200CP als dezentraler Peripherie
– Frequenzumrichter Schneider Electric ATV 600 Serie mit PROFINET Schnittstelle
– Visualisierung Siemens WinCC
Umfang der Anlage:

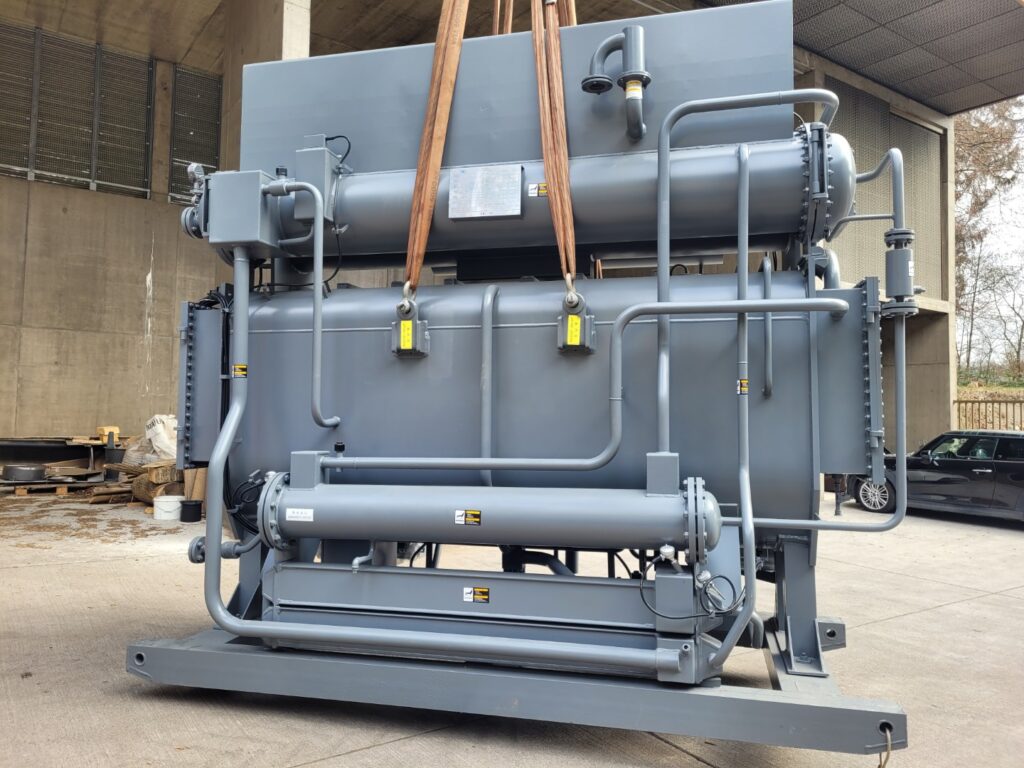

– Absorptionswärmepumpe als Standalone Steuerung
– Dampfzwischenkreis (Dampferzeuger, Speisewasser und Kondensatmanagement, Dampfdruckregelung)
– Pumpen frequenzumrichtergesteuert
– Mischventile
– Temperatur und Druckmessungen
– Wärmemengenzähler (Aquametro M-Bus)
Leistungsbeschreibung:
– Koordination und Vergabe Schaltschrankplanung und -bau
– SPS Auswahl und Konfiguration
– Software (SCL)
– Software für fehlersichere Steuerung (Schutz vor Überdruck, Übertemperatur)
– Visualisierung (Siemens WinCC)
– Schnittstelle hartverdrahtet und Modbus TCP zur Absorptionswärmepumpe
– Schnittstelle hartverdrahtet und SIMATIC PUT/GET zur bestehenden Anlagensteuerung
– Schnittstelle hartverdrahtet und PROFINET zu den Frequenzumrichtern
– Erweiterung Schnittstelle Profibus zum Kunden-Leitsystem
– Koordination Elektroinstallation (Kabelliste)
– Inbetriebnahme (IO-Check, Kalttest, Warm-Inbetriebnahme)
– Einregulierung der Regelkreise
– Nachbetreuung und Optimierung
– Abnahme der Anlagen Sicherheitstechnik mit unabhängiger Prüfstelle (Swiss Safety Center)
